Retrofit der Vakuum-Beschichtungsanlage MAXI
für Fraunhofer FEP
Die modulare In-line Vakuum-Beschichtungsanlage MAXI wird am Fraunhofer FEP für die industrienahe Entwicklung, Bemusterung und Pilotfertigung komplexer Schichtsysteme eingesetzt. Nach mehr als 20 Jahren Betrieb waren wesentliche Komponenten der Steuerungs- und Antriebstechnik veraltet, abgenutzt oder bereits abgekündigt.
HIB modernisierte die Anlage in mehreren aufeinander aufbauenden Teilprojekten. Im Mittelpunkt standen eine moderne Steuerungs- und Antriebstechnik, die Erweiterung des nutzbaren Prozessbereichs, eine höhere Anlagenverfügbarkeit sowie die langfristige Wartbarkeit der technologisch wertvollen Bestandsanlage.
Das Projekt auf einen Blick
| Kunde | Fraunhofer-Institut für Elektronenstrahl- und Plasmatechnik FEP, Dresden |
|---|---|
| Anlage und Einsatz | Modulare In-line Vakuum-Beschichtungsanlage MAXI mit acht Kammern zur industrienahen Entwicklung, Bemusterung und Pilotfertigung komplexer Schichtsysteme |
| Projekt | Retrofit / Modernisierung der Steuerungs-, Antriebs- und Sicherheitstechnik |
| HIB-Leistungen | Funktionsermittlung, Maschinensicherheit, Elektroplanung, Steuerungs- und Servotechnik, Programmierung, Visualisierung, Inbetriebnahme, Dokumentation |

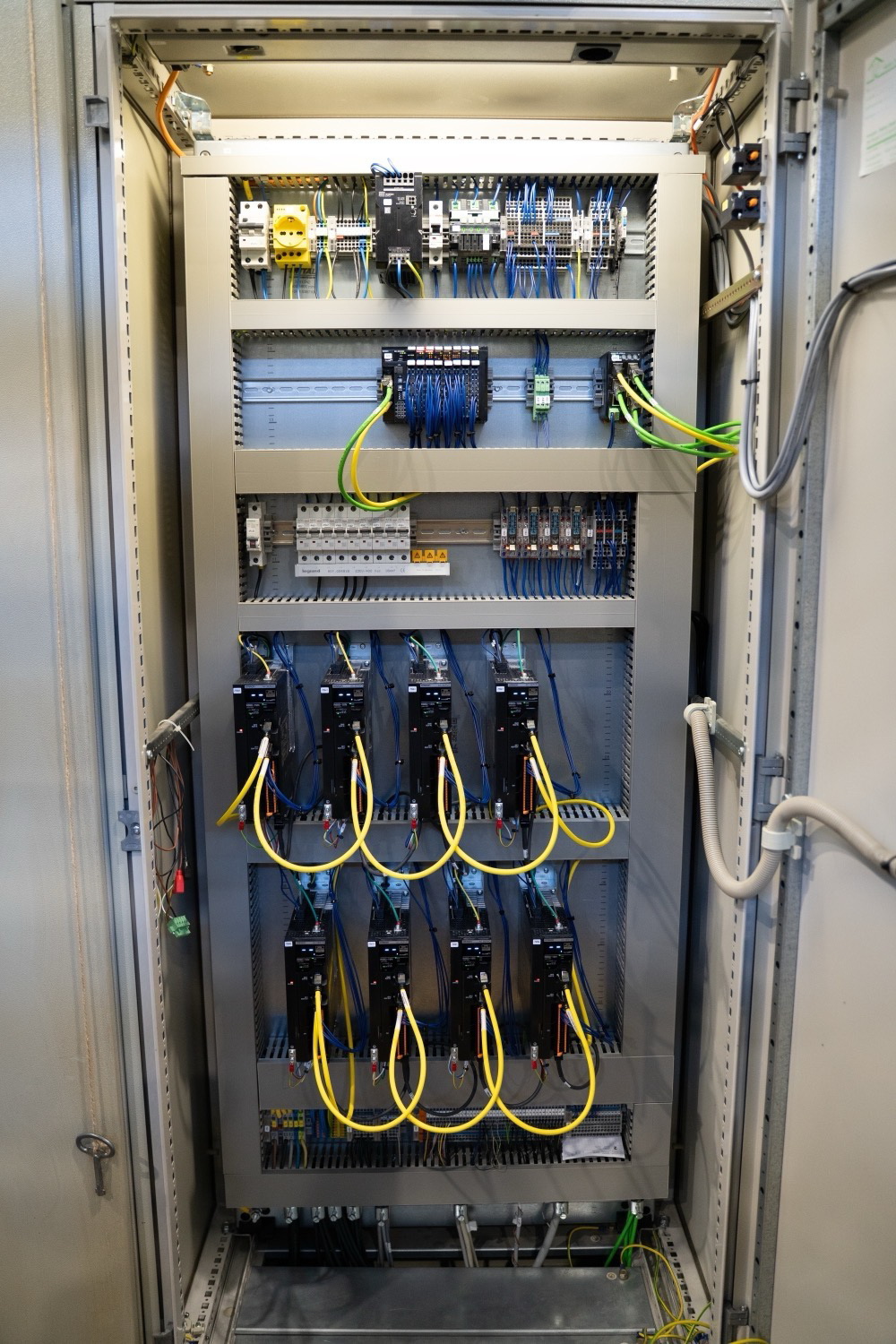

| Technologien | OMRON NJ502, EtherCAT, Safety, Omron Servoantriebe, EPLAN P8 |
| Projektzeitraum | Rund zwei Jahre in aufeinander aufbauenden Teilprojekten |
Die Herausforderung: Eine technologisch wertvolle Bestandsanlage modernisieren
Die MAXI verfügt über komplexe Vakuum- und Transportfunktionen in acht voneinander trennbaren Kammern. Die Steuerungstechnik für Vakuum und Antriebe war nach mehr als 20 Jahren Betrieb erheblich veraltet, die Ausfallrate der Elektronik hatte zugenommen.

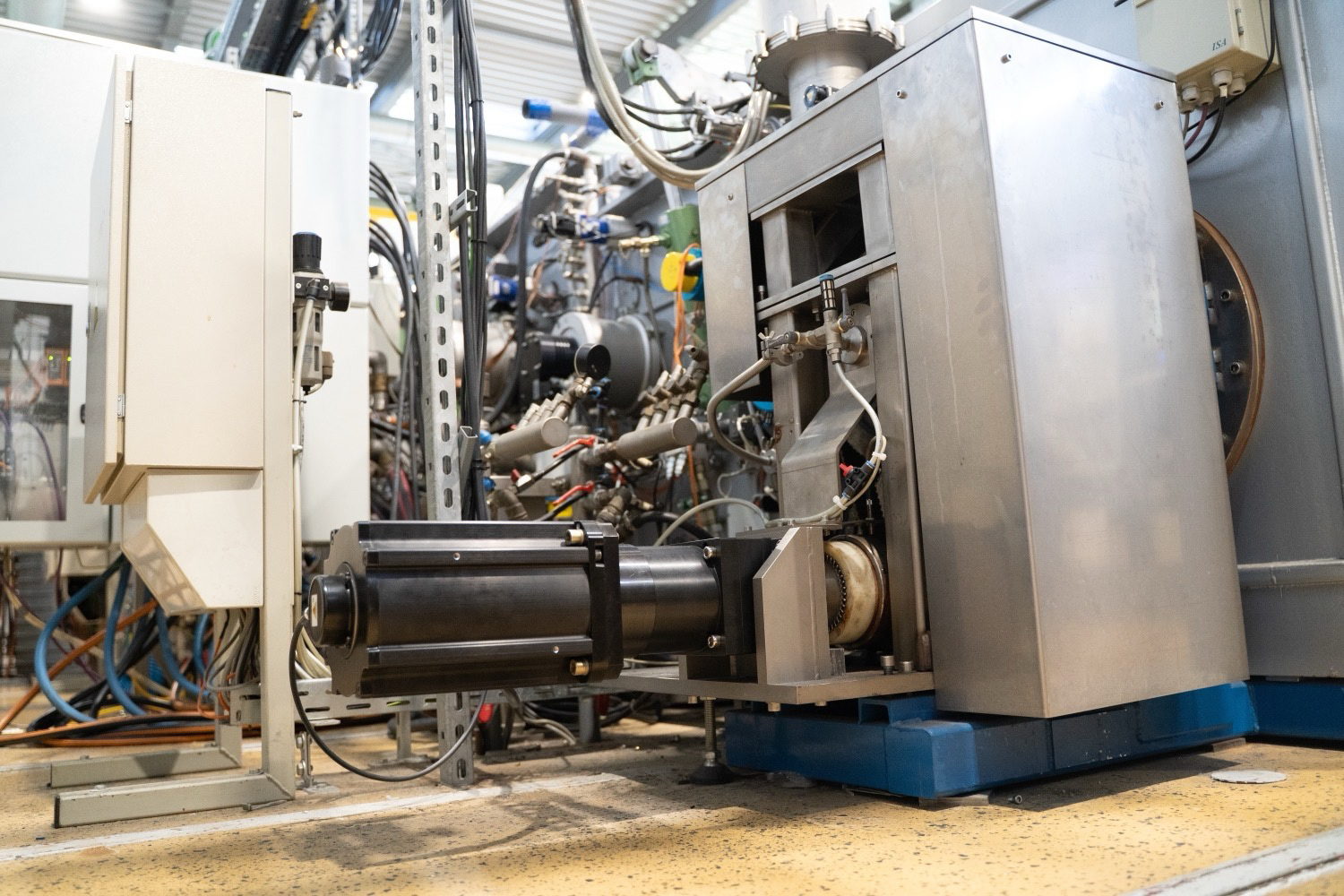

Gleichzeitig sollte nicht nur die technische Verfügbarkeit verbessert werden. Ziel war es, das technologische Potenzial der Anlage zu erhalten und zu erweitern: Der zuverlässige Transport von Platten sowie das Wickeln von Metallbändern sollten über größere Bereiche von Materialdicke, Transportgeschwindigkeit und Bahnspannung möglich werden. Auch Sicherheits- und Bedienkonzept sollten modernisiert werden.
Die Lösung: Retrofit in aufeinander aufbauenden Teilprojekten
HIB strukturierte das Retrofit zunächst in zwei Hauptphasen. In der weiteren gemeinsamen Planung wurde das Vorhaben in sieben aufeinander aufbauende Teilprojekte gegliedert. So konnten technische Risiken und Stillstandszeiten begrenzt, Zwischenergebnisse geprüft und die Anlage während der Maßnahmen eingeschränkt weiter genutzt werden.
„HIB hat sich schnell und fundiert in die komplexen Anforderungen unserer speziellen Inline-Vakuum-Beschichtungsanlage für Platten und metallische Bänder MAXI eingearbeitet. Besonders überzeugt hat uns die technische Kompetenz bei der Auslegung der neuen elektrischen Antriebe und bei der Regelungstechnik für das Wickeln von Metallbändern. Das Retrofit hat unsere Erwartungen hinsichtlich Leistungsfähigkeit und Zukunftsfähigkeit erfüllt. Damit steht ab sofort unsere weltweit einzigartige Forschungs- und Pilotanlage MAXI in modernisierter Form und mit erweiterter Flexibilität für unsere Partner bereit, um neue technologische Herausforderungen, z. B. im Bereich der Metallbeschichtung und Energietechnik, zu lösen.“
Dr. Stefan Saager, Gruppenleiter, und Dr. Bert Scheffel, Projektleiter Beschichtung Metall und Energietechnik Fraunhofer FEP
Eingesetzte Kompetenzen
- Retrofit Maschinensteuerung
- Maschinensicherheit
- Industriesoftware / Visualisierung
- Antriebstechnik
